La place Schuman à Bruxelles a récemment fait peau neuve. Sous cette place se cachait toutefois un défi technique : comment rendre facilement accessible un regard technique existant, alors que la hauteur d’encastrement disponible est limitée et que les trappes d’accès doivent résister à des charges importantes ? Colas et ACO ont trouvé la solution grâce aux couvercles Servokat, des couvercles sur mesure qui s’adaptent parfaitement à cette situation spécifique.

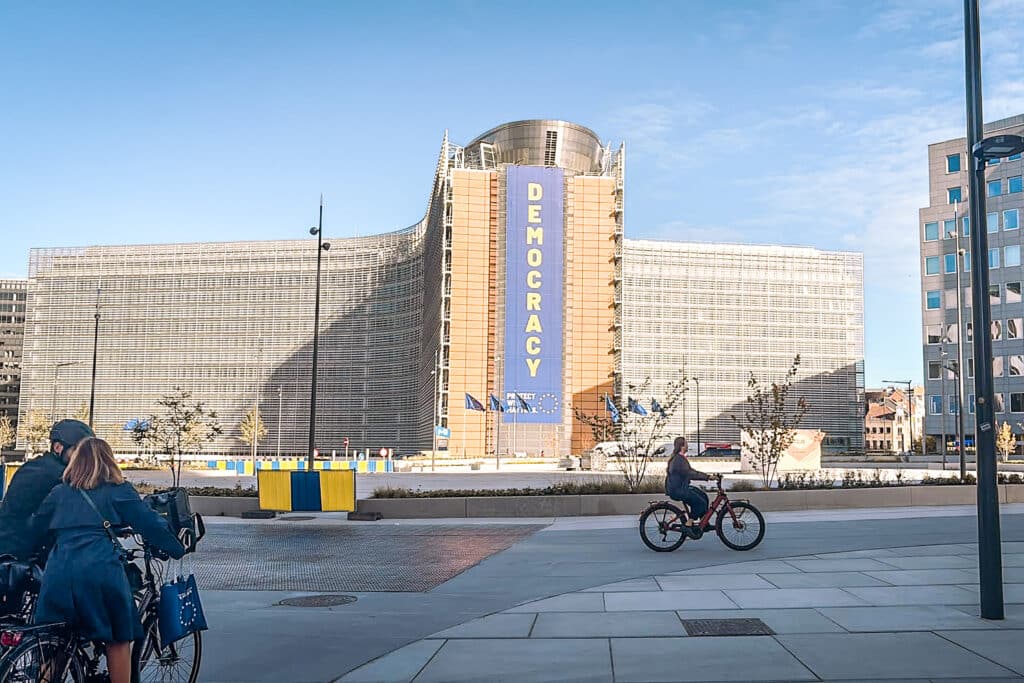

En tant qu’entrepreneur général, Colas s’est chargé du réaménagement complet de la place Schuman. L’ancien rond-point a cédé la place à une zone piétonne et de rencontre proche des institutions européennes. Sous cette place réaménagée se trouve un ouvrage en béton d’environ 2,5 mètres de large et 2 mètres de profondeur, dans lequel passent différents réseaux d’impétrants.
« À l’origine, le tunnel n’avait pas été conçu pour être facilement accessible », explique Glenn Verhasselt, de Colas. « Il était doté de lourdes trappes d’inspection que l’on ne pouvait ouvrir qu’à l’aide d’un engin de levage. Au cours des travaux, nous avons dû dégager la couverture du tunnel et poser une nouvelle étanchéité. C’est alors qu’est venue l’idée d’améliorer également l’accès de manière significative. »
Les nouveaux couvercles devaient s’ouvrir facilement tout en résistant à des charges importantes. « Bien que la place soit principalement fréquentée par des piétons et des cyclistes, elle doit également pouvoir accueillir de temps à autre des véhicules plus lourds. C’est pourquoi la classe de charge D400 était requise. »

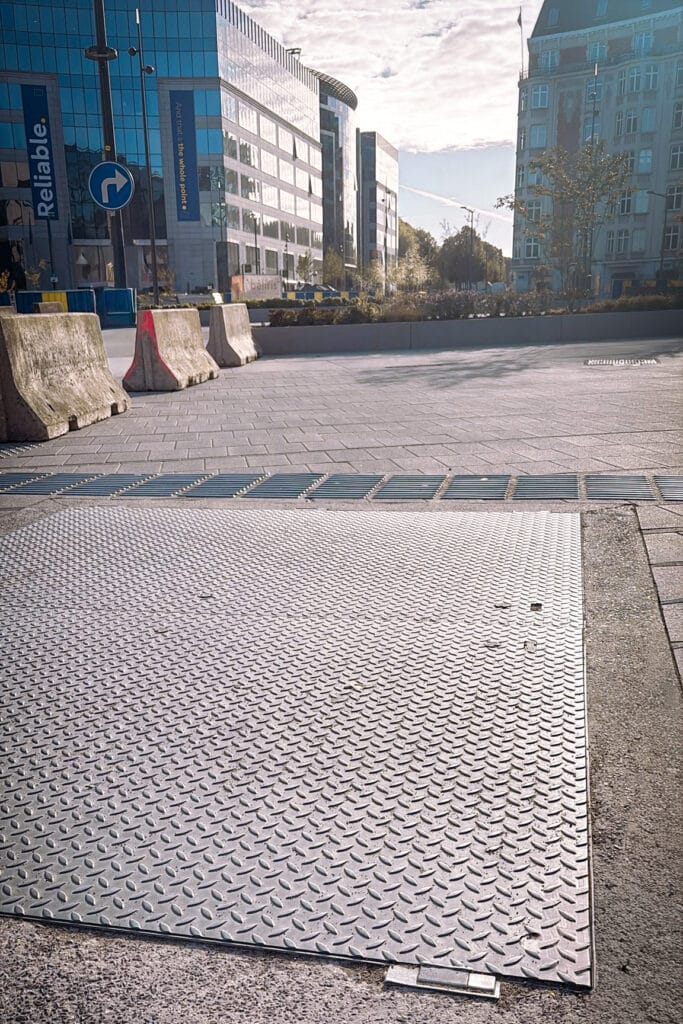

ACO était déjà impliqué dans le système de drainage. Cette collaboration a rapidement débouché sur une solution adaptée pour les trappes d’accès : le Servokat. « Ces couvercles en acier galvanisé à chaud ou en acier inoxydable ont été conçus pour des applications publiques et industrielles. Grâce à un joint périphérique, ils sont étanches aux odeurs et à l’eau », explique Jürgen Kayser, d’ACO. « Il existe des modèles à remplir de béton ou de pavés. D’autres sont dotés d’une tôle larmée antidérapante de 8 mm d’épaisseur. Sur la place Schuman, nous avons opté pour la version à tôle larmée en raison de la hauteur disponible limitée. »
Le choix s’est porté sur les couvercles Servokat, mais la version a été adaptée aux conditions propres à chaque ouverture. Dans la plupart des endroits, le choix s’est porté sur un modèle à vérins à gaz. Là où la hauteur d’encastrement disponible ne dépassait guère 20 cm, l’espace était même insuffisant pour cela. On a alors opté pour le Servokat Smart à ressorts mécaniques qui, avec une hauteur de cadre de seulement 8 cm, nécessite une hauteur d’encastrement nettement inférieure.
Les dimensions s’écartaient également des solutions standard. ACO fournit des couvercles standard allant jusqu’à 1 m sur 2 m. Les ouvertures de la place Schuman étaient plus grandes, pouvant atteindre 2 m sur 2,5 m. Une fabrication sur mesure s’imposait donc. « Jürgen s’est rendu en personne sur le chantier pour prendre toutes les mesures », explique Glenn Verhasselt. « Ensuite, ACO a élaboré les plans. Ceux-ci ont été revérifiés et modifiés si nécessaire. Ce n’est qu’après cela que la fabrication sur mesure a pu démarrer. »
Pour ACO, cette coopération était essentielle. « Dans le cadre d’un projet sur mesure, tout doit être parfait », explique Jürgen Kayser. « C’est pourquoi nous prenons des mesures sur le chantier puis nous concertons en interne avec notre service de production. Colas a ensuite contrôlé la mise en œuvre finale. Cette coopération a permis de réduire au minimum le risque de surprises lors de la pose. »

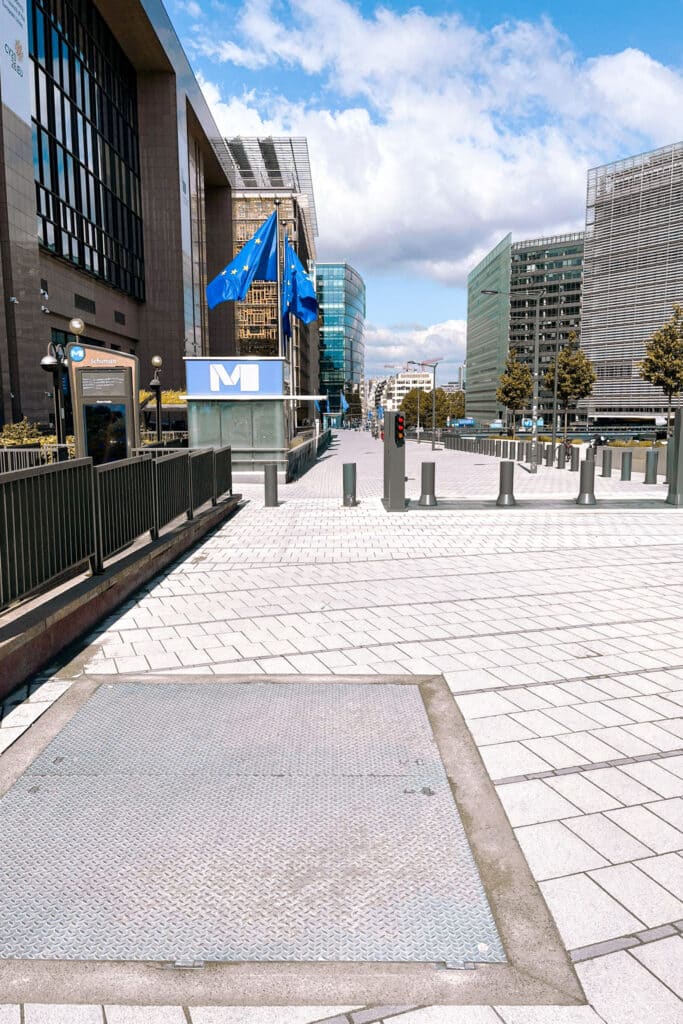

Selon Glenn Verhasselt, la pose s’est en effet déroulée sans encombre. Malgré leur taille, les couvercles sont restés faciles à manipuler. Le plus grand d’entre eux a été entouré d’un cadre en béton coulé afin de garantir la jonction structurelle avec l’ouvrage sous-jacent.
« La collaboration s’est déroulée de manière très pragmatique », conclut Glenn Verhasselt. « De la prise de mesures et des plans à la livraison et à la pose, tout s’est très bien passé. Pour une application similaire, j’opterais sans hésiter à nouveau pour cette solution. »
Un problème complexe, situé sous une place très fréquentée, a ainsi été résolu en examinant ensemble ce qui était réellement nécessaire. C’est précisément là que le sur-mesure trouve toute sa valeur.
